ПОДХОДИТ ДЛЯ
Применение в пылесборниках, в частности, для очистки фильтров с обратной импульсной струей и их вариациях, включая рукавные фильтры, картриджные фильтры и конвертные фильтры, керамические фильтры и фильтры из спеченного металлического волокна.
СТРОИТЕЛЬСТВО
Корпус: литой алюминий или нержавеющая сталь 316
Наконечник: 305 SS
Якорь: 430FR SS
Уплотнения: нитриловые или витоновые пружины: 304 SS
Винты: 302 или 304 SS
Выпускное скользящее уплотнение: EPDM или витон Седло мембраны: PA-66 (стандарт), низкоуглеродистая сталь с покрытием из витона
ОПЕРАЦИЯ
Рекомендуемоевремя работы: 50–500 мс
Рекомендуемое время между импульсами: 1 минута или более
Размер:
РАЗМЕР | Наружный диаметр мм | Наружный диаметр дюймов |
1,5 ̋ | 48.3 | 1.900 |
Вес:
РАЗМЕР | ИНТЕГРАЛЬНЫЙ ПИЛОТ (CA) кг (фунт) | ДИСТАНЦИОННЫЙ ПИЛОТ (RCA) кг (фунт) |
45 | 1.830 (4.03) | 1.610 (3.55) |
Комплекты для технического обслуживания:
МОДЕЛЬ | НИТРИЛ | ВИТОН | ВКЛЮЧАЕТ |
CA/RCA45FS | К4502 | К4503 К4542 (Витон/СС) K4544 (Только для основной мембраны Viton/SS) | Комплекты мембран включают в себя основную и вторичную мембраны и все пружины. |
Характеристики и производительность продукта:
НОМИНАЛЬНЫЙ РАЗМЕР | РАЗМЕР ПОРТА | КОЛИЧЕСТВО ДИАФРАГМ | ТЕЧЬ | ДИАПАЗОН ДАВЛЕНИЯ | ДИАПАЗОН ТЕМПЕРАТУР °C °(F) | |||
миллиметр | в | КВ | РЕЗЮМЕ | кПа (фунт/кв. дюйм) | НИТРИЛОВЫЕ УПЛОТНЕНИЯ | ВИТОННЫЕ УПЛОТНЕНИЯ | ||
45 | 40 | 1.5 | 2 | 56 | 65 | 30(5)–860(125) | –40(–40) до 82(179.6) | От –29(–20.2) до 232(449.6) |

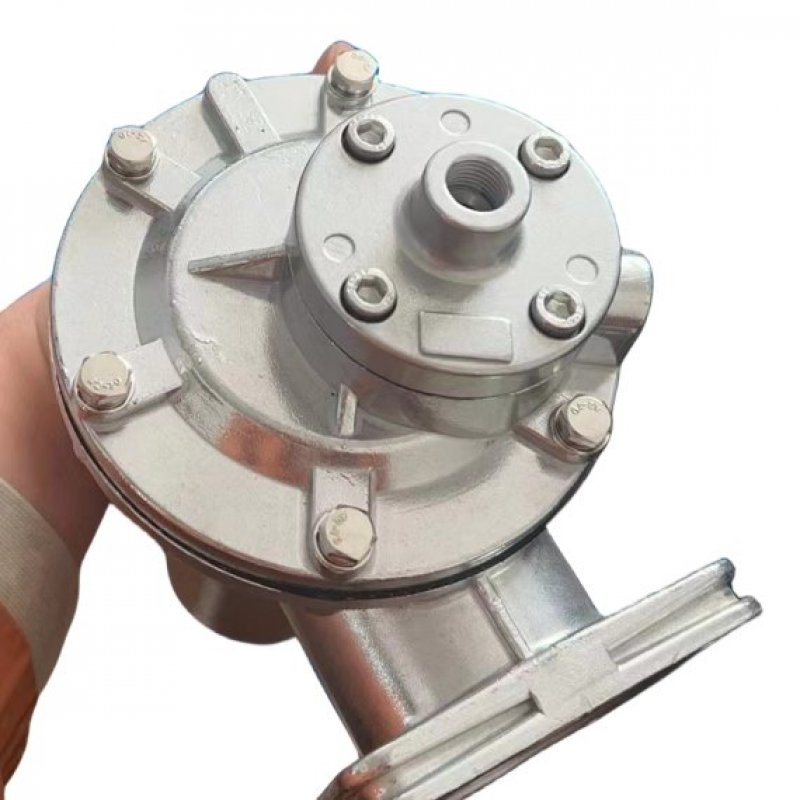

Описание продукта
Измерение:
Установка:
1. Подготовьте впускные фланцы и обдувные трубы в соответствии со спецификацией клапана. Избегайте установки клапанов под баком.
2. Убедитесь, что в баке и трубах нет грязи, ржавчины или других твердых частиц.
3. Убедитесь, что приточный воздух чистый и сухой.
4. Установите клапаны на входном фланце и обдувной трубе на клапаны со всеми уплотнениями. Затяните фланцевые болты с моментом 10 Нм (7,4 фут-фунта) Убедитесь, что обдувочная трубка полностью вставлена в выпускное отверстие клапана.
5. Баки и трубопроводы должны иметь независимую поддержку от клапана.
6. Выполните электрические соединения с соленоидом или подключите пилотный порт RCA к пилотному клапану (только для клапанов RCA).
7. Приложите умеренное давление к системе и проверьте утечь при установке.
8. Система полного нагнетания давления.
9. Проверьте огонь и прислушайтесь к правильному срабатыванию и четкому импульсному шуму.
Клапан не является конструкционным компонентом. Не полагайтесь на клапан для удержания баков или трубопровода. Сведения об установке см. в технических характеристиках продукта DEINC-002.
